产品结构

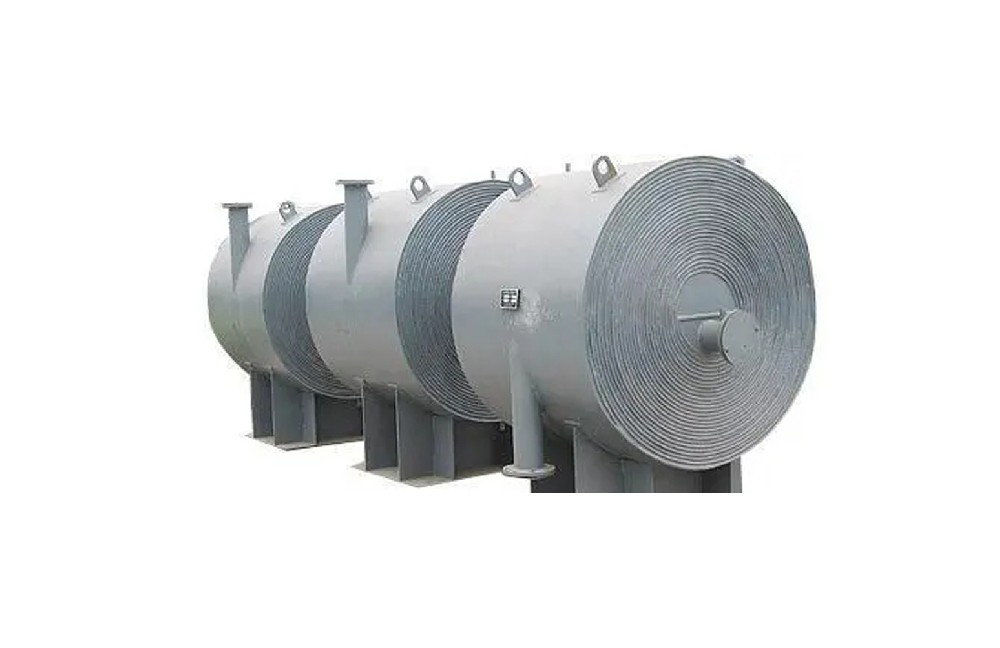

螺旋板式换热器由两张卷制而成，形成了两个均匀的螺旋通道，两种传热介质可进行全逆流流动，大大增强了换热效果，即使两种小温差介质，也能达到理想的换热效果。2、在壳体上的接管采用切向结构，局部阻力小，由于螺旋通道的曲率是均匀的，液体在设备内流动没有大的转向，总的阻力小，因而可提高设计流速使之具备较高的传热能力。

基本参数

1.螺旋板式换热器的公称压力PN规定为0.6，1，1.6、2.5Mpa（即原6、10、16、25kg/cm）（系指单通道的最大工作压力）试验压力为工作压力的1.25倍。

2.螺旋板材质以碳钢、不锈钢为主，碳钢以Q235B为主，不锈钢以304和316L为主。碳钢螺旋板厚度一般为4mm，最厚可达6mm，不锈钢螺旋板板厚一般为3mm，最厚可达6mm，其它材质可根据用户要求选定。

3.允许工作温度：碳素钢的t=0-+350℃。不锈钢酸钢的t=-40-500℃。升温降压范围按压力容器的有关规定，选用本设备时，应通过恰当的工艺计算，使设备通道内的流体达到湍流状态。（一般液体流速1m/Sec气体流速10m/Sec）.设备可卧放或立放，但用于蒸气冷凝时只能立放；用于烧碱行业必须进行整体热处理，以消除应力。

4.选用设备时，应通过适当的工艺计算，使设备通道内的液体达到湍流状态（一般液体速度≥0.5m/s；气体≥10m/s）。

5.设备可卧放或立放，但用于蒸汽冷凝时只能立放。

6. 用于烧碱行业必须进行整体热处理，以消除应力。

7.当通道两侧流量值差较大时，可采用不等间距通道来优化工艺设计。
